Crear un switch distribuido en VMware 7.0

Como ya sabéis, las comunicaciones en VMware son esenciales, los 2 tipos de switch que tenemos, estándar y distribuidos, hacen que podamos comunicar nuestras maquinas entre si, y que les podamos dar salida a internet si fuera necesario. Muchos de nosotros trabajamos con switch standard incluso teniendo mas de 10 hosts. Esto implica, que debemos recrea ese switch en cada uno de nuestros esxi para poder tener la misma conectividad en nuestras máquinas virtuales.

Lo cual, es una tarea muy engorrosa y complicada cuando estamos en entornos grandes. Para evitar esto, tenemos el switch distribuido. El cual el concepto es diferente, nosotros creamos el switch y enganchamos nuestros esxi.

VMware trabaja mucho en mejorar las comunicaciones, y lo demuestra con la llegada de nsx, esto lo ha potenciado mucho más, ya que se ha indagado mucho más en las comunicaciones, y nos permite un mayor control.

Os voy a mostrar como crea un switch distribuido en vcenter 7.0 update 2, el concepto y los pasos, son prácticamente iguales en las últimas versiones de VMware.

Crear switch distribuido

Nos vamos a ir al apartado de networking de nuestro vcenter, y allí en accions, vamos a distributed switch.

distributed switch

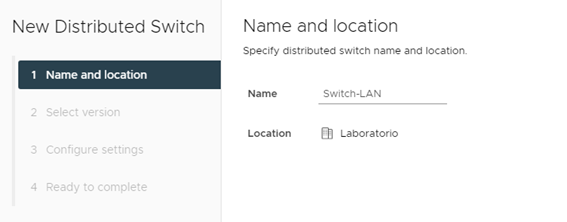

Una vez allí, elegimos el nombre de nuestro switch.

nombre

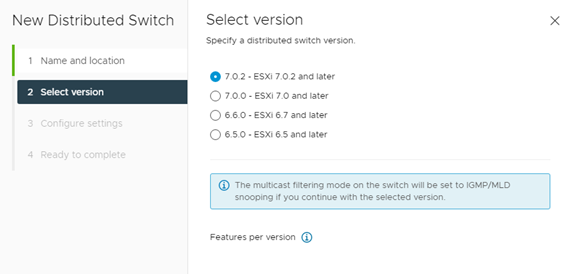

Elegimos la versión de compatibilidad, yo en mi caso voy a coger la de esxi 7.0 update 2 o superior.

version

Configuramos el número de puertos que tendrá nuestro port group, en mi caso, 4 son más que suficientes. Este port group será para la conexión LAN de mis esxi.

configure settings

Revisamos el resumen de lo configurado.

resumen swtich

Añadimos host al switch distribuido

Bien, una vez creado el switch vamos a añadir nuestro esxi al él. Es decir, vamos a pinchar nuestros cables red de nuestros esxi en este nuevo switch.

switch hosts

Nos vamos a actions, otra vez, dentro de network, allí elegimos la opción de add and manage host.

Desde aquí, podemos añadir o administrar los hosts que usaremos. En este caso, elegimos la primera opción, add host ya que no tengo esxi añadido de momento.

add hosts

Añadimos nuestros esxi.

new hosts switchEn mi caso, voy a añadir todos lo que tengo.

all hosts swtich

Cada uno de mis esxi tiene 4 tarjetas de red. Yo voy a seleccionar las que esta libres ya que las otras pertenecen a otro switch

vmnic swtich

Asignamos lo que sería la boca de nuestro port group, y le digo que haga lo mismo para el resto de esxi

uplink

Revisamos, y vemos que la tarjeta vmnic2 de todos los hosts esta asignada esa salida de switch

assigned switch

En este apartado podemos administrar los vmkernel que tenemos, no voy a tocar nada mas, porque mas adelante os mostrare como migrarlos también.

switch

Vamos a indicar que migre nuestras máquinas virtuales a nuestro nuevo switch.

switch

Revisamos el resumen.

switch



Y vemos que en nuestra tarea esta todo bien.

switch



Añadir VMKernel

Este paso lo podemos hacer antes de añadir los hosts, si queremos. Ahora, vamos a indicarle que tipo de servicio de red vamos a usar, ya que ahora mismo estaríamos sin vmotion en las maquinas, así que vamos a activarlo.

Vamos a pinchar sobre nuestro portgroup, y allí add vmkernel adapter.

switch

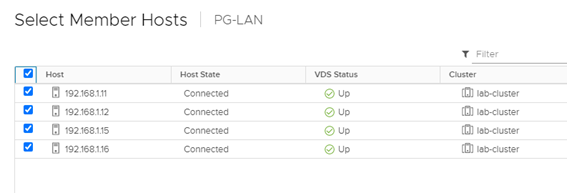

Adjuntamos los esxi que van a usar este adaptador.

switch

En mi caso, serán todos los que tengo.

add hosts

Y elegimos la red de vmotion.

vmotion

Con esto tenemos creado nuestro switch distribuido listo para funcionar.

Espero que os sirva
